35 Основные компоненты графических пользовательских интерфейсов.

Графические пользовательские интерфейсы (ГПИ) поддерживаются ОС Windows, Apple Macintosh, OS/2 и т.д. В рамках указанных ОС для таких ГПИ разработаны наборы стандартных компонентов взаимодействия с пользователем. Эти наборы не идентичны, как и основные приемы работы с интерфейсами различных ОС. ГПИ большинства современных программ строятся по технологии WIMP: W - Windows (окна), I - Icons (пиктограммы), M - Mouse (мышь), P - Pop-up (всплывающие или выпадающие меню). Основными элементами ГПИ являются: окна, пиктограммы, компоненты ввода-вывода и мышь, которую используют в качестве указывающего устройства и устройства прямого манипулирования объектами на экране.

Окна. Окно - обычно прямоугольная, ограниченная рамкой область физического экрана. Окно может менять размеры и местоположение в пределах экрана. Все окна можно разделить на 5 категорий:

1)основные окна (окна приложений);

2)дочерние или подчиненные окна;

3)окна диалога;

4)информационные окна;

5)окна меню.

Окно приложения обычно содержит: рамку, ограничивающую рабочую область окна, строку заголовка с кнопкой системного меню и кнопками выбора представления окна и выхода, строку меню, пиктографическое меню (панель инструментов), горизонтальные и вертикальные прокрутки и строку состояния.

Дочернее окно используют в многодокументных программных интерфейсах (MDI), предполагающих, что ПО должно работать с несколькими документами одновременно. В отличие от окна приложения дочернее окно не содержит меню. В строке заголовка - специальное имя, идентифицирующее

Пиктограммы. Пиктограмма представляет собой небольшое окно с графическим изображением, отражающим содержимое буфера, с которым она связана. Различают:

-программные пиктограммы;

-пиктограммы дочерних окон;

-пиктограммы панели инструментов;

-пиктограммы объектов.

Программными пиктограммами, которые связаны с соответствующей программой, управляет ОС. Так, можно «свернуть» окно приложения в пиктограмму на панели задач Windows или «развернуть» его обратно «на рабочий стол».

Аналогично многодокументная программная система управляет пиктограммами дочерних окон, обеспечивающими доступ к различным документа, одновременно обрабатываемым программной системой.

Пиктограммы панели инструментов обычно дублируют доступ к соответствующим функциям через меню, обеспечивая их быстрый вызов.

Пиктограммы объектов используют для прямого манипулирования этими объектами.

Как правило, все пиктограммы можно перемещать мышью. Для облегчения работы с пиктограммами обычно использую «всплывающие» подсказки, которые появляются, если пользователь в течение некоторого времени удерживает мышь над пиктограммой панели инструментов.

Прямое манипулирование изображением. Прямое манипулирование изображением - это возможность замены команды воздействия на некоторый объект физическим действием в интерфейсе, осуществляемым с помощью мыши. При этом любая область экрана рассматривается как адресат, который может быть активизирован при подведении курсора и нажатии клавиши мыши. По реакции на воздействие различают следующие типы адресатов:

-указание и выбор (развертывание пиктограмм, определение активного окна и т.п.);

-буксировка и «резиновая нить» (перенос объекта или его границ);

-экранные кнопки и «скользящие» барьеры (выполнение дискретных или циклически повторяемых действий, например, выполнение некоторой операции или рисование, подразумеваемых при активизации определенной области экрана - кнопки).

Не последняя роль в графических интерфейсах отводится динамическим визуальным сигналам, которые представляют собой изменение изображения на экране. Основная цель этих сигналов заключается в предоставлении пользователям дополнительной информации. Простейшим примером такого сигнала является изменение изображения курсора мыши при выполнении конкретных операций, например, изображение его в форме песочных часов во время обработки. Другой пример - изменение изображения кнопки при нажатии на нее. Хотя в отличие от анимационных интерфейсов прямого манипулирования эти визуальные сигналы играют в ГПИ вспомогательную роль, обеспечивая более реалистическую картинку.

СМ. РИС.35-1

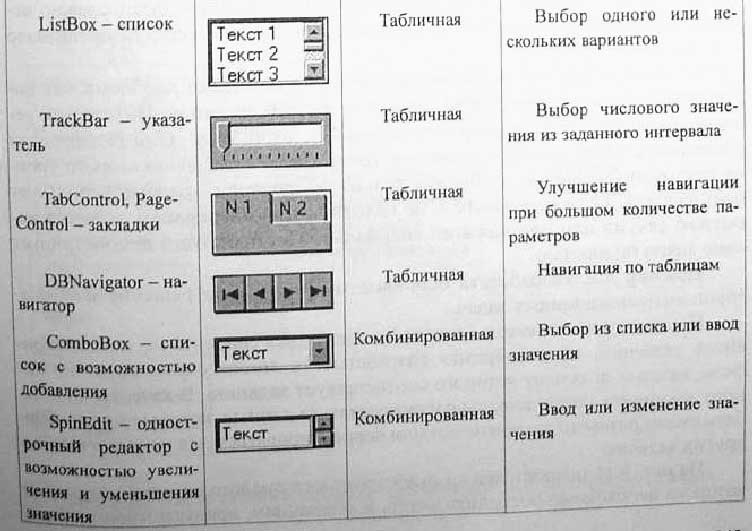

СМ. РИС.35-2

Компоненты ввода-вывода. Как уже упоминалось, в окнах приложения могут размещаться специальные компоненты, используемые для ввода-вывода информации. Интерфейс практически любого современною ПО включает несколько меню: основное или «ниспадающее» иерархическое меню, пиктографические меню (панели инструментов) и контекстные меню для разных ситуаций. Любое из указанных меню представляет собой компонент ввода-вывода, реализующий диалог с пользователем, используя табличную форму.

Иерархические меню используют,  чтобы организовать выполняемые ПО операции,  программным обеспечением операции, если их число превышает 5-8 (6 в соответствии с рекомендациями фирмы IBM), и обеспечить пользователю их обзор. Панели инструментов и контекстные меню применяют, для обеспече­ния  быстрого доступа   к   часто   используемым   командам,   обеспечивая, пользователю возможность относительно свободной навигации.

Кроме меню в интерфейсе используют и другие компоненты ввода-вы­вода, которые можно разделить на три группы в соответствии с тем, какую форму диалога они реализуют: фразовую, табличную или смешанную. Ди­рективная форма диалога обычно предполагает ввод комбинаций клавиш или перемещение пиктограмм, а потому не требует использования компо­нентов ввода-вывода. На рис. приведены основные компоненты WINP-интерфейса Windows и даны рекомендации по их использованию.
